交流電流變送器的響應時間如何測量？
交流電流變送器能夠將被測交流電流轉換成反映原邊電流有效值大小的直流信號，由于存在AC變換成DC的整流過程，反應時間一般在150mS-300mS左右。一般規定，輸出信號達到額定輸出90%時所用的時間為反應時間，變送器參與測控時，通常需要考慮反應時間參數。
用示波器的上升時間（rise time）功能即可實現對反應時間的測量，前提是電流源輸出的電流需要迅速達到額定值,否則測出的時間會偏長，如果示波器沒有上升時間選項，亦可通過光標目測計算響應時間。

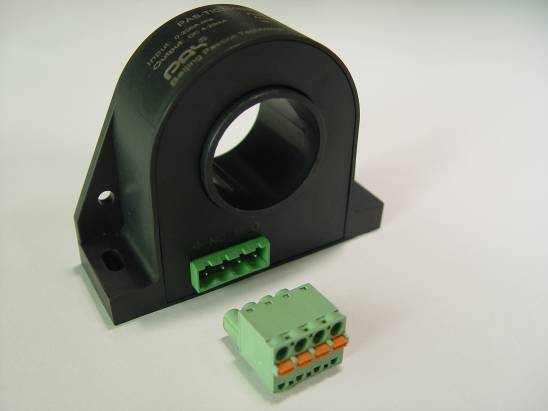

如圖以JIC-C21交流電流變送器為例，測試其響應時間：

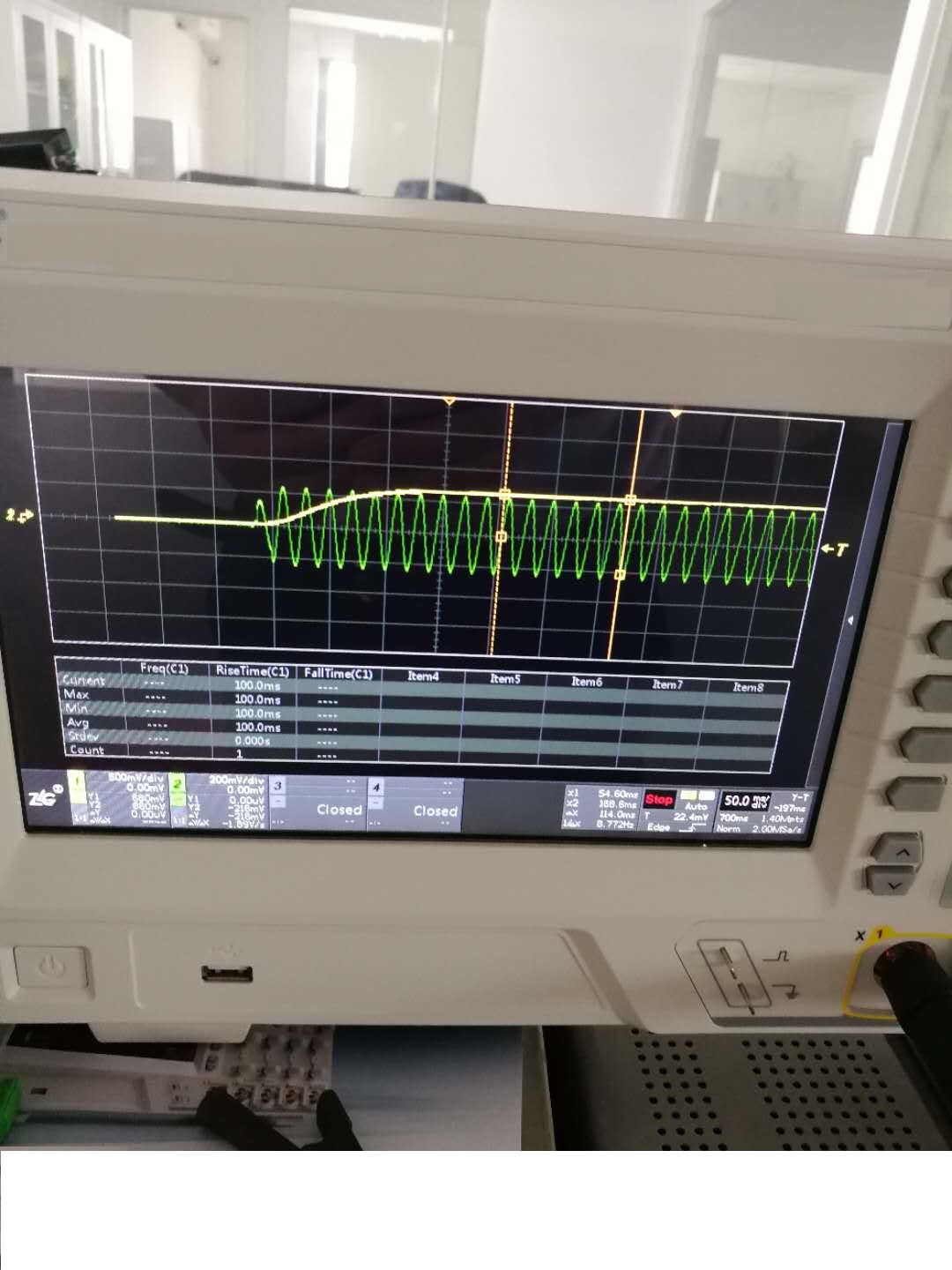

圖中正弦曲線是被測電流的實際波形，直線曲線則為傳感器的輸出信號，以5A量程測試時，響應時間為140mS左右。
更多創新品盡在柏艾斯科技，請登錄www.xm-yzy.com了解更多。
