可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
傳感器

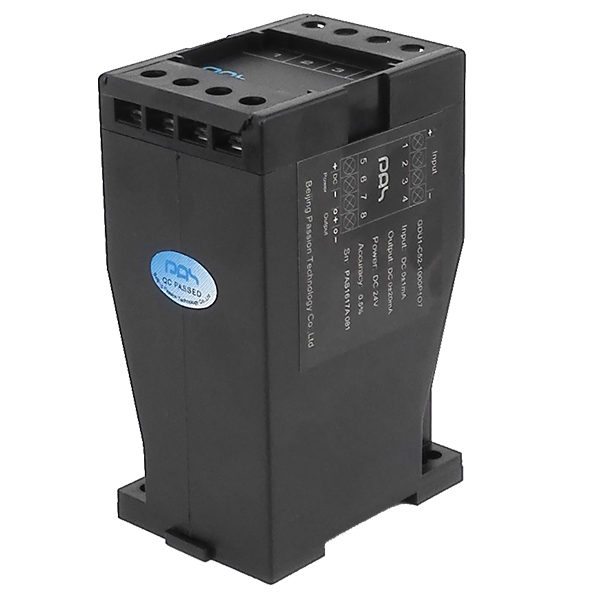

JQ1-C52單相交流無功功率變送器

輸入量程：1,5Aac 或 100 ~ 500Vac
輸出量程：DC4-20mA,DC0-5V,DC0-10V
供電電壓：24Vdc,220Vac,12Vdc,15Vdc
精度：0.5%； 安裝方式：DIN導軌式安裝
訂購熱線：010-89494921
立即咨詢
 產品展示
C52_228x221
 主要參數
類型：
 單相交流無功功率變送器
測量原理：
 互感原理
輸入量程：
 電流輸入:  1    5Aac

電壓輸入: 100   220   270   400   500Vac
輸出量程： O1:DC4-20mA,O2:DC0-5V,O3:DC0-10V,

O19:DC 0-20mA
供電電壓：
 P1:24Vdc P6:220Vac,P7:12Vdc,P9:15Vdc
精度：
 0.5%
安裝方式：
 DIN導軌式安裝
開口形式：
 不開口
 產品圖

C52_228x221

 產品尺寸

C52_Dimension_336x383


 說明書
 中文                                                         點擊下載PDF
 English                                                     點擊下載PDF
 相關描述

1.產品介紹

JQ1-C52系列

單相無功功率變送器是一種利用互感原理將被測交流電流以及交流電壓信號同時采集，根據相位等參數計算，最終轉換成與無功功率成線性比例輸出的直流電壓或直流電流信號的測量模塊，原副邊之間高度絕緣，高精確度、高線性度、高集成度、體積小、結構簡單、長期工作穩定，且適應各種工作環境。廣泛地應用在新能源、電力、石油、采礦、化工、冶煉、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測領域。

★用于測量交流電流無功功率 ★過載能力強  ★可靠性高★原副邊高度絕緣 ★精確度高 ★DIN導軌安裝 ★響應速度快

2.選型信息

型號定義：
 JQ1-C52-x-xxxPxOx
額定測量：
 電流輸入:  1    5Aac

電壓輸入: 100   220   270   400   500Vac
額定輸出：
 O1:DC4-20mA,O2:DC0-5V,O3:DC0-10V,

O19:DC 0-20mA
供電電源：
 P1:24Vdc P7:12Vdc,P6:220Vac,P9:15Vdc

3.電參數

Ipn
 額定電流值(Aac)
 1A     5A
IP
 電流測量范圍(Aac)
 120% * Ipn
VPN
 額定測量電壓值(Vac)
 100 220 270 400 500V
VP
 測量電壓范圍(Vac)
 120% * Vpn
IOC
 過載能力
 200% * Ipn
VOV
 過載能力
 200% * Vpn
ISN
 額定輸出電流(mA)
 DC 4-20mA,DC 0-20mA etc
VSN
 額定輸出電壓(Vdc)
 DC0-5V, DC0-10V etc
X
 精度（Ta=+25°C）
 0.5%
EL
 線性度誤差
 0.2%
VC
 電源電壓
 Pn ±5%
Tr
 響應時間
 ≤300mS
f
 頻率范圍
 40-65Hz
IC
 耗電
 20mA(電流型輸出:+Is)
RL
 負載電阻
 >5000Ω(電壓輸出型)


<450Ω(電流輸出型)
Vd
 工頻耐壓
 2.5KV
Ri
 絕緣電阻
 >20MΩ @DC500V

4.常規參數：

Ta
 工作溫度
-10 - +70 ℃
Ts
 貯存溫度
 -45 - +85 ℃
W
 重量
 約200g
St
 執行標準
 GB/T13850-1998idt IEC688：1992
Hw
 工作濕度
 20-90% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
