可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
傳感器

HTIE-C41 TRMS真有效值電流變送器

輸入量程：300 ~ 1500 Arms
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,12Vdc,15Vdc
精度：1%； 孔徑：64x16mm，開口式
訂購熱線：010-89494921
立即咨詢
 產品展示
C41_228x221
 主要參數
類      型: TRMS真有效值電流變送器
測量原理:
 霍爾效應、開環測量原理
輸入量程:
 300 500 800 1000 1500Arms
輸出量程: O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供電電壓:
 P1: 24Vdc    P7: 12Vdc    P9:15Vdc
精      度:
 1%
安裝方式:
 盤式安裝
開口形式:
 開口
 產品圖

C41_228x221

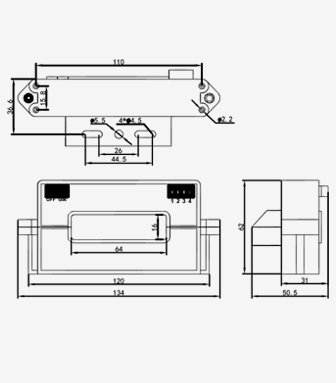

 產品尺寸

C41_Dimension_336x383


 說明書
 中文                                                        點擊下載PDF
 English
 相關描述

1.產品介紹

HTIE-C41系列
真有效值電流變送器是一種利用霍爾效應、開環測量原理經過TRMS計算后，將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于精確測量交流直流混合電流 ★原副邊高度絕緣 ★高線性度 ★大孔徑 ★ 真有效值測量 ★開口型大孔徑 ★TRMS真有效值計算輸出

2.選型信息

型號定義:
 HTIE-C41-xxxPxOx
額定測量:
 300  500 800 1000 1500Arms
額定輸出:
 O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供電電源:
 P1: 24Vdc    P7: 12Vdc    P9:15Vdc

3.電參數

IPN
 額定電流值(Arms)
 300 500 800 1000 1500A
IP
 對應電流范圍(Arms)
 120%* Ipn
Ioc
 過載能力
 5000Arms
VSN
 額定輸出電壓(Vdc)
 DC0-5V, DC0-10V etc
Isn
 額定輸出電流(mAdc)
 DC 4-20mA,DC 0-20mA etc
X
 精度(Ta=+25°C)
 1%
EL
 線性度誤差
 0.5%
VC
 電源電壓
 Pn ±5%
Voff
 失調電壓Ta=+25℃
 50mV
Ioff 失調電流Ta=+25℃
 80uA
Tr
 響應時間
 ≤150mS
f
 頻率范圍
 DC,20HZ-6KHZ
IC
 耗電
 25mA(電流型輸出:+Is)
RL
 負載電阻
 > 5000Ω


<350Ω
Vd
 工頻耐壓
 5KV
Ri
 絕緣電阻
 >20MΩ@DC500V

4.常規參數：

Ta
 工作溫度
 -40 - +70 ℃
Ts
 貯存溫度
 -55 - +85 ℃
W
 重量
 約400g
St
 執行標準
 GB/T13850-1998idt IEC688:1992
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
