HJIB-C12系列交流電流變送器

輸入量程：50 ~ 500Aac
輸出量程：DC4-20mA,DC0-5V,etc
供電電壓：24Vdc,12Vdc,15Vdc
精度：1%；孔徑大小：Φ21mm

訂購熱線：010-89494921

產品展示

主要參數

類型：	交流電流變送器
測量原理：	霍爾效應、開環測量原理
輸入量程：	50 100 200 300 400 500Aac
輸出量程：	O1:DC4-20mA,O2:DC0-5V
	O3:DC0-10V, O19:DC0-20mA
供電電壓：	P1:24Vdc P7:12Vdc
	P8:48Vdc P9:15Vdc
精度：	1%
安裝方式：	盤式(或銅排)
孔徑大小：	Φ21mm
開口形式：	開口

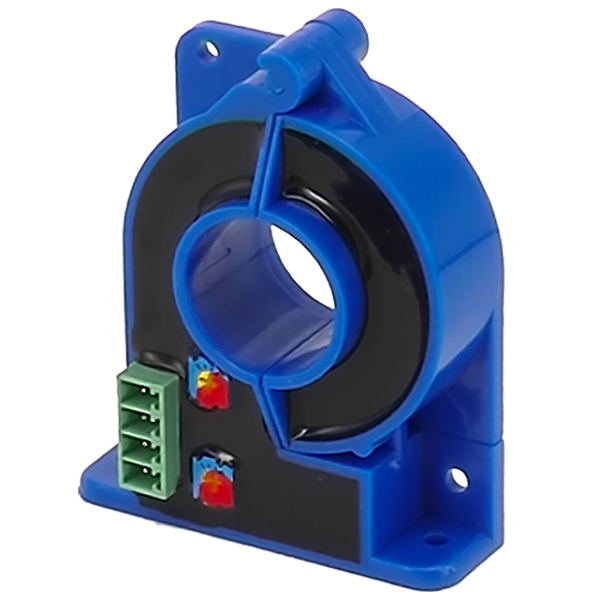

產品圖

HJIB-C12系列

產品尺寸

C12_Dimension

說明書

中文 點擊下載PDF

English 點擊下載PDF

相關描述

1.產品介紹

HJIB-C12系列

交流電流變送器是一種利用霍爾效應、開環測量原理將被測電流轉換成與原邊電流成比例輸出的直流電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量交流電流 ★過載能力強 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★穿孔開口式、維護方便

2.選型信息

額定測量：	50,100,200,300,500Aac
額定輸出：	O1:DC4-20mA,O2:DC0-5V
	O3:DC0-10V, O19:DC0-20mA
供電電源：	P1:24Vdc P7:12Vdc,P9:15Vdc

3.電參數

I_PN	額定測量電流值	50,100,200,300,500Aac
	(Aac)
I_P	對應測量電流范圍	120% * Ipn
	(Aac)
I_OC	過載能力	200% * Ipn
I_SN	額定輸出電流(mA)	DC4-20mA,DC0-20mA etc
V_SN	額定輸出電壓(Vdc)	DC0-5V, DC0-10V etc
X	精度(Ta=+25°C)	1%
E_L	線性度誤差	0.5%
V_C	電源電壓	Pn ±5%
V_off	失調電壓Ta=+25℃	50mV
I_off	失調電流Ta=+25℃	80uA
Tr	響應時間	≤300mS
f	頻率范圍	40-200Hz
I_C	耗電	25mA(電流型輸出:+Is)
R_L	負載電阻	>5000Ω(電壓輸出型)
		<450Ω(電流輸出型)
V_d	工頻耐壓	5KV
R_i	絕緣電阻	>20MΩ @DC500V

4.常規參數：

Ta	工作溫度	-25 - +70 ℃
Ts	貯存溫度	-40 - +85 ℃
W	重量	約100g
St	執行標準	GB/T13850-1998idt IEC688：1992
Hw	工作濕度	20-90% 無凝露
	外殼材料	符合UL94-V0
