當前位置：首頁 » 柏艾斯產品中心 » 電流傳感器 » HID-C32-2000P16O15閉環霍爾電流傳感器

prevnext

查看全部大圖

HID-C32-2000P16O15閉環霍爾電流傳感器

輸入量程：2000Arms
輸出量程：±400mA
供電電壓：±24Vdc
精度：0.3% ; 孔徑大小：Φ40.5mm

訂購熱線：010-89494921

產品展示

主要參數

類型：	零磁通閉環霍爾電流傳感器
測量原理：	霍爾閉環(磁平衡)原理
輸入量程：	2000Arms
輸出量程：	O15:±400mA
供電電壓：	P16: ±24Vdc
精度：	0.3%
安裝方式：	盤式(或銅排)
孔徑大小：	Φ40.5mm
開口形式：	不開口

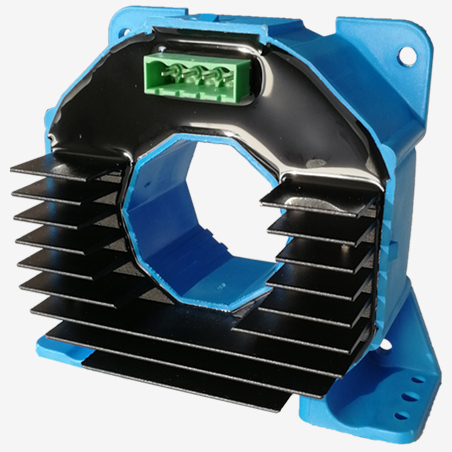

產品圖

HID-C32-2000

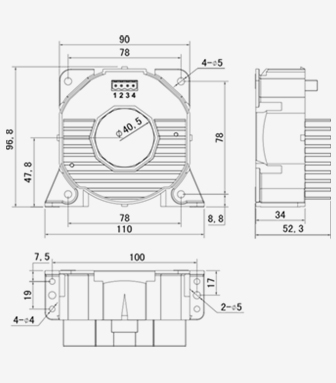

產品尺寸

HID-C32-2000_Dimension

說明書

中文 HID-C32-2000P16O15

English

相關描述

1.產品介紹

HID-C32-2000P16O15 系列

電流傳感器是一種利用霍爾閉環(磁平衡)原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★交流、直流、混合電流均可測量

★霍爾閉環(磁平衡)原理，響應時間快

★原副邊高度絕緣

★高線性度

★盤式安裝

★小尺寸、更大的測量范圍

2.選型信息

型號定義：	HID-C32-2000P16O15
額定測量：	2000A
額定輸出：	O15:±400mA
供電電源：	P16: ±24Vdc

3.電參數

I_PN	額定測量電流值(Arms)	2000A
I_P	對應測量電流范圍(Arms)	110% x Ipn
K_N	原副邊變換比率	1:5000
I_SN	額定輸出電流(Irms)	400
X	精度（Ta=+25°C）	0.3%
E_L	線性度誤差	0.1%
V_C	電源電壓(±5%)	DC±24V
I_off	失調電流Ta=+25℃	≤0.35mA
Tr	響應時間	≤1uS
di/dt	di/dt 跟隨速度	>100A/uS
f	頻率范圍(-1dB)	DC-150KHz
I_C	耗電(@±24V)	30mA +Is
R_L	負載電阻(@IpN,@ ±24V)	12Ω
R_S	副邊電阻	40Ω
V_d	工頻耐壓	3KV

4.常規參數：

Ta	工作溫度	-40 - +85 ℃
Ts	貯存溫度	-50 - +90 ℃
W	重量	約610g
St	執行標準	EN 50178
Hw	工作濕度	0-95% 無凝露
	外殼材料	符合UL94-V0
