傳感器

HDIBK-C15開關量輸出直流電流變送器

輸入量程：50~500Adc
輸出量程：繼電器;5V,10V電平
供電電壓：24Vdc,12Vdc,15Vdc
孔徑大小：Φ20mm; 精度：1%
訂購熱線：010-89494921
立即咨詢
 產品展示
C15_228x221
 主要參數
類      型:
 開關量輸出直流電流變送器
測量原理:
 霍爾效應、開環測量原理
輸入量程:
 50,100,200,300,400,500Adc
輸出量程: O26:繼電器節點閉合(常開)或斷開(常閉)

O27:5V電平 ,O28:10V電平
供電電壓:
 P1:24Vdc P7:12Vdc,P9:15Vdc
精      度:
 1%
安裝方式:
 盤式(或銅排)
孔徑大小:
 Φ20mm
開口形式:
 不開口

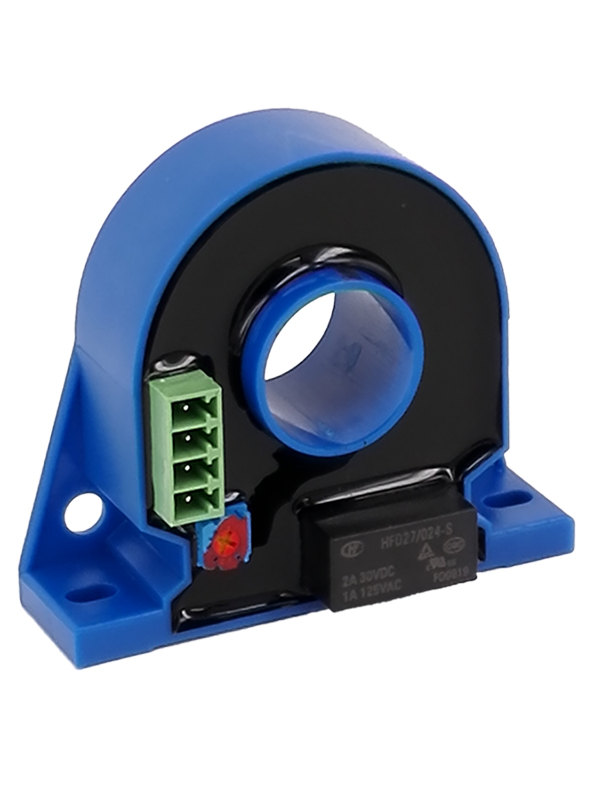

 產品圖

C15_228x221

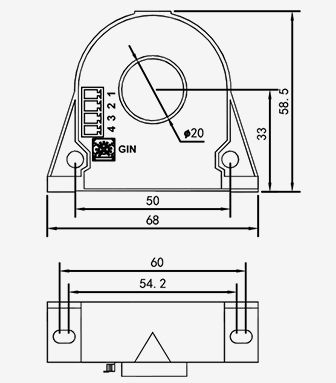

 產品尺寸

C15_Dimension_336x383


 說明書
 中文                                                        點擊下載PDF
 English
 相關描述

1.產品介紹

HDIBK-C15系列

開關量輸出電流變送器是一種利用霍爾開環原理測量原邊交流電流、并設定某固定點為閾值、當被測電流大于（或者小于）此閾值時輸出開關量電平信號或者繼電器動作的模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量直流電流 ★過載能力強 ★原副邊高度絕緣 ★高線性度 ★盤式安裝 ★輸出開關量電平信號或繼電器節點動作

2.選型信息

額定測量：
 50,100,200,300,400,500Adc
額定輸出：
 O26:繼電器節點閉合(常開)或斷開(常閉)

O27:5V電平 ,O28:10V電平
供電電源：
 P1:24Vdc P7:12Vdc,P9:15Vdc

3.電參數

IPN
 額定測量電流值
 50,100,200,300,400,500A

(Adc)
IP
 對應測量電流范圍
 120% * Ipn

(Aac)
IOC
 過載能力
 1000Arms
Realy 輸出節點動作
 節點閉合（常開型）或


節點斷開（常閉型）
VSN
 額定輸出電壓(Vdc)
 5V電平,  10V電平
X
 精度(Ta=+25°C)
 1%
EL
 線性度誤差
 0.5%
VC
 電源電壓
 Pn ±5%
Tr
 響應時間
 ≤10mS
f
 頻率范圍
 DC
IC
 耗電
 25mA
RL
 負載電阻
 >5000Ω(電平輸出型)
Vd
 工頻耐壓
 5KV
Ri
 絕緣電阻
 >20MΩ @DC500V

4.常規參數：

Ta
 工作溫度
 -25 - +70 ℃
Ts
 貯存溫度
 -40 - +85 ℃
W
 重量
 約100g
St
 執行標準
 GB/T13850-1998idt IEC688:1992
Hw
 工作濕度
 20-90% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
