1、引言

現代社會越來越多的依賴電力系統穩定的、不間斷的可靠運行，但實際上斷電和各種電力故障經常發生，這對于某些對電力穩定運行高度依賴的企事業單位會造成致命的損失，比如醫院手術室、半導體加工、化工廠過程控制、銀行結算中心、各種數據中心等等場合，如果沒有可靠的電力保障，會造成不可挽回的巨大財產損失甚至生命的代價。隨著電池制造工藝的提高，越來越多的場合應用UPS，并使用VRLA鉛酸蓄電池對電力進行存儲，在主電力供應中斷時及時投入，最大程度上減少損失。盡管VRLA鉛酸蓄電池仍然是鉛酸蓄電池中應用最廣泛，技術最成熟的蓄電池種類，但VRLA蓄電池仍然存在著很多缺點，對使用中的維護要求更高了。

                                                        UPS應用廣泛                                                                                                   蓄電池組

科學、有效的維護能使閥控式蓄電池(VRLA)發揮最大的效能和延長使用的壽命。蓄電池的穩定運行與其所處的環境和維護手段有著緊密的聯系。通過對于蓄電池的組電壓，單體電壓，內阻，溫度等性能參數的實時在線監測，大大提高了UPS蓄電池系統維護的科學性和有效性，降低了蓄電池故障發生的可能性,從而提高了整個UPS系統的電力保障可靠性。

  對蓄電池組組電壓的測量有時會遇到困難，因為某些品牌的UPS在雙變換處理時并未對加載到蓄電池的諧波進行有效濾波，從而導致加載到蓄電池兩端的端電壓含有大量諧波成分，造成電壓測量困難，并對整組蓄電池中單體蓄電池的內阻測量，單體電壓測量甚至通訊系統傳輸都造成了很大麻煩。

  基于上述情況，怎樣規避這樣的高頻諧波成分，而有效可靠的監測蓄電池的組電壓是一個需要解決的問題。

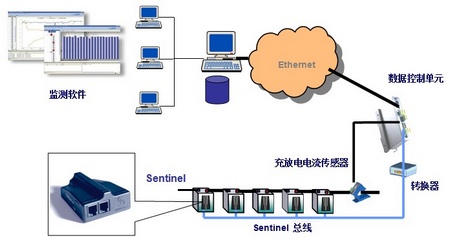

 一種分布式蓄電池管理系統，測量溫度，電壓和內阻，同時應用GUD1-C51監控組電壓

2、直流電壓變送器GDU1-C51的工作原理

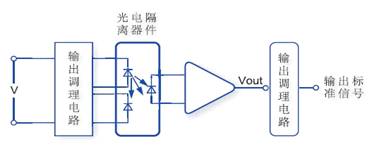

             直流電壓變送器GDUI-C51外形                                 直流電壓變送器GDUI-C51原理圖

被測電壓經端子輸入后進入，經過光電隔離元件，從而實現了對一次電壓的隔離測量，再經過適當變換后，輸出與原邊直流電壓成比例的標準信號，如DC0-5V,0-10V,4-20mA等。

    基于以上原理，因光電隔離元件對交流諧波成分不敏感，高頻UPS加載到電池兩端的諧波不會對GUD1-C51直流電壓變送器的輸出產生任何不良影響，因此該原理的電壓變送器對高頻諧波具有天然的屏蔽作用，在大量的實際應用中表現出良好的適應性。

3、  直流電壓變送器GDU1-C51的特點、技術參數及接線方法

該直流電壓變送器具有溫漂小，導軌安裝，體積小，接線容易的特點。

      1）直流0-600V測量范圍

      2）高線性度.

      3）集成化程度高，可選擇多種輸出.

      4）體積小，牢固可靠，導軌安裝

GDUI1-C51接線圖

4、   結束語

     隨著社會的日益進步，人們對電力的依賴越來越強，不間斷供電是人們對電力運用的基本要求，UPS正越來越多的被應用在各行各業，但同時又對蓄電池管理系統提出了更多的要求，蓄電池監控是保障電力運行的最后一層保障，因此有效可靠的監測蓄電池組至關重要，對于組電壓的監測，PAS的GDU1-C51系列直流電壓變送器具有得天獨厚的特殊優勢，可以非常方便的使用在搞干擾的測量環境中。
