直流電流變送器
直流電流變送器是能夠測量直流電流的電流變送器。為了能測量直流電流通常采用霍爾原理、磁通門原理、以及分流器原理等，常規的互感器（不是直流互感器）通常用于測量交流，不能用于直流測量。
我們僅以霍爾原理的直流電流變送器舉例：

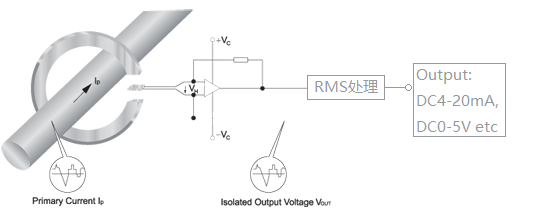

霍爾器件感應到磁芯氣隙中的磁感應強度B，輸出的霍爾電壓Vh被運算放大器放大后進行RMS處理，輸出的模擬信號通常為標準信號，比如DC4-20mA、DC0-5V等
以上是很普通的霍爾開環原理加變送處理電路構成的直流電流變送器。

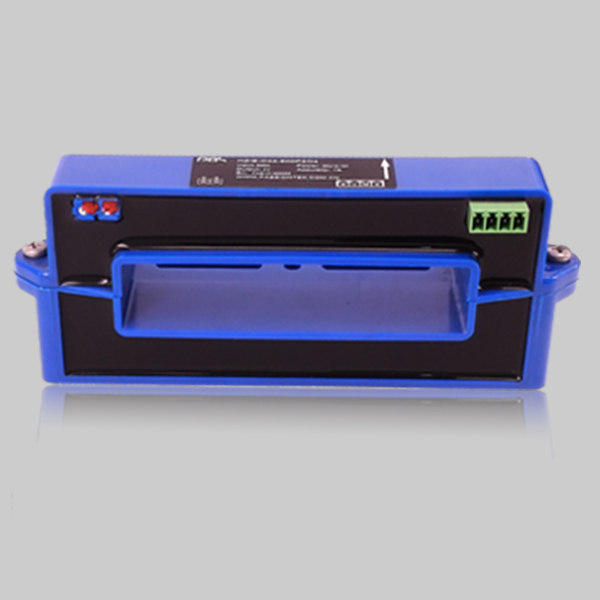

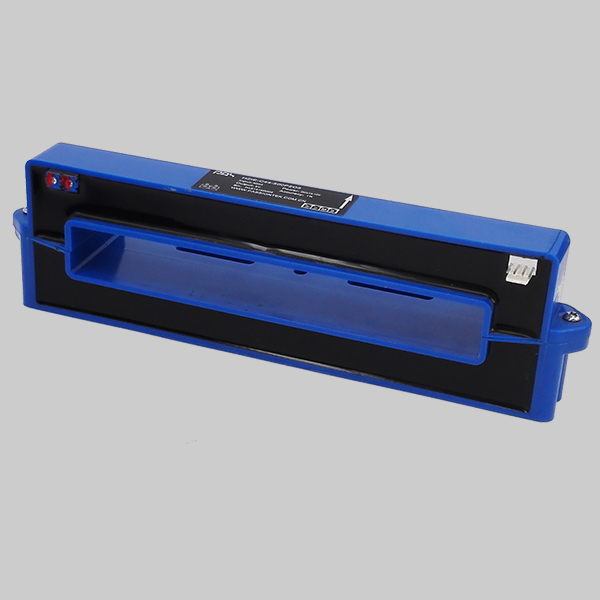

柏艾斯擁有眾多不同尺寸的基于霍爾原理的直流電流變送器：
還有基于磁通門原理的直流電流變送器，由于磁通門原理靈敏度高（high sensitivity），所以對于測量較小的電流有天然的優勢，比起常規的霍爾原理，磁通門原理的直流電流變送器能夠準確的測量毫安級電流，柏艾斯推出的FDIB-C16，F(xiàn)DIA-C51系列磁通門原理的直流電流變送器能夠測量毫安級電流并且能測量百安級的電流，在某些需要高動態范圍電流測量的場合非常適用，比如電池充放電、放電記錄儀等裝置，既要測量毫安級的浮充電流又要測量百安級的放電電流，傳統的開環霍爾原理的直流電流變送器均不能滿足要求（即便是用了多檔分級測量），而基于磁通門原理的直流電流變送器卻能完美的實現高動態大范圍的準確測量。

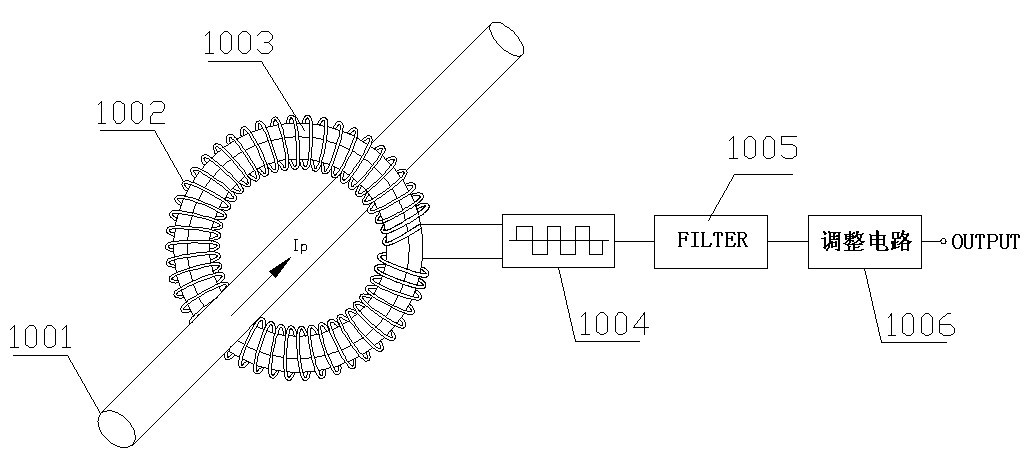

磁通門原理（開環磁通門原理）的直流電流變送器原理示意圖如下：
線圈中由激勵電路產生的激勵電流，在磁芯中產生交替飽和現象，起初線圈兩端波形是對稱波形，被測電流IP不為零時，會導致線圈中的振蕩波形變得不再對稱，其不對稱的程度取決于電流IP的大小，經過濾波以及RMS調整電路后，輸出的模擬量信號大小可以精確反映原邊IP的大小。
基于磁通門原理的直流電流變送器主要有：
|
|
型 號：FDIA-C51 輸入量程：0.01~10Adc 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc,12Vdc,15Vdc,etc 精 度：1% 安裝方式：DIN導軌式安裝 |
|
|

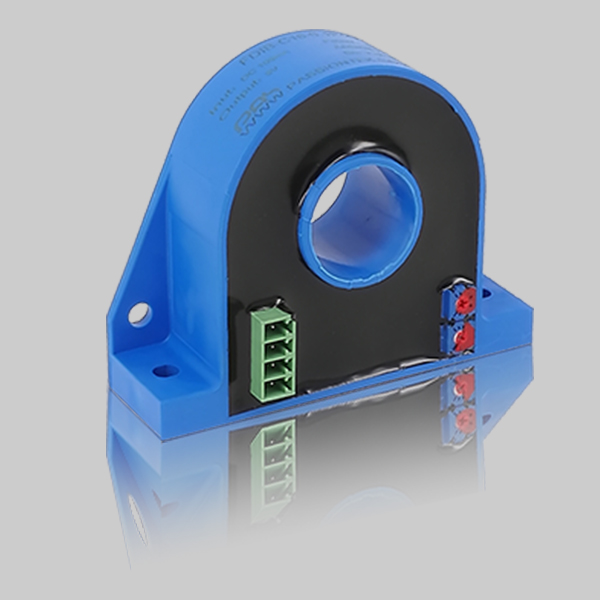

型 號：FDIB-C16 輸入量程：0.01 ~ 10Adc 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc , ±15Vdc ,etc 精 度：1% 孔徑大小：Φ22mm |
|
|
型 號：FDIB-C16-H 輸入量程：0.01 ~ 150Adc 輸出量程：DC4-20mA,DC0-5V,etc 供電電壓：24Vdc , ±15Vdc ,etc 精 度：1% 孔徑大小：Φ22mm |
還有基于分流器原理的直流電流變送器，由于不是太常用，不再詳細說明，有興趣的可以跟銷售或技術支持聯系。
柏艾斯是全國為數不多的能夠提供測量方案的電流變送器廠家，擁有超過15年的技術積淀，用戶可以提出各種技術要求，我們會竭盡全力滿足要用戶要求。
……..
