PAS交流漏電流傳感器在電壓擊穿實驗儀中的應用

1、引言

我國正在經歷經濟增長的轉型，新型基礎材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質的應用越來越多，檢驗新材料的絕緣安全性能則仰賴于各種高性能電壓擊穿試驗儀器。電壓擊穿試驗儀要滿足GB1408-2006、 GB/T1695-2005、 GB/T3333、 HG/T 3330等國標，對絕緣材料進行各種條件下的絕緣強度測試。實驗儀器內部對微小交流漏電流的測量則需要高性能的電流傳感器。

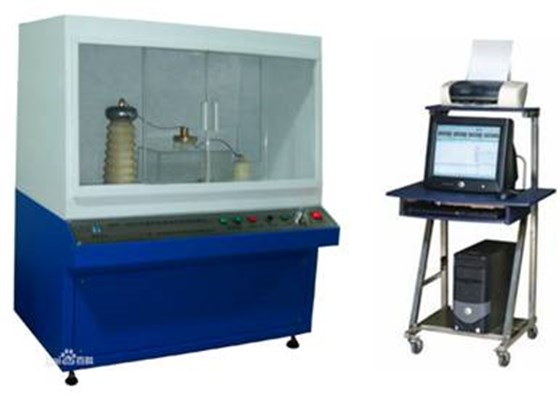

電壓擊穿試驗儀外形 電壓擊穿試驗儀內部升壓器

2、PAS交流漏電流變送器的原理

交流電流變送器基于電磁感應原理（互感原理），被測電流IN流過導體時，導體周圍產生電流成比例的磁場，該磁場由副邊線圈測量，其輸出電壓VH與被測電流IN成正比，通過電子電路放大、整形并確定為需要的標準信號VM，此信號精確反映原邊電流有效值。

電磁感應原理示意圖 JIC-C21外形

PAS交流漏電流變送器是一種能將被測交流電流轉換成按線性比例輸出直流電壓或直流電流的模塊，產品廣泛應用于電力、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。JIC-C21系列電流變送器的特點為：

1）、整個量程范圍都有極高的線性度.

2）、集成化程度高，優良的溫度特性和長期工作穩定性，使變送器免于定期校驗.

3）、測量微小漏電流1mA-150mA，分辨率高

4）、結構簡單牢固，抗震性好

5）、過載能力強.

3、PAS交流漏電流變送器在電壓擊穿實驗儀中的應用

因被測電流微小，而且是高電壓，所以必須使用高壓橡膠線用于絕緣。如果考慮到低量程時的誤差比額定值的誤差大，可以適當采用多匝法，即原邊電纜線在電流傳感器的穿孔里多繞幾匝，以提高傳感器的精度。

電壓擊穿試驗儀內部升壓器 多匝法示意圖

在選用電流變送器時需要注意一下幾點：

1）、對于產品的精度要求，一般精度為0.5%；

2）、盡管高壓線有良好的絕緣，但為了安全起見，盡量采用灌封處理的漏電流傳感器；

3）、過載能力要好，擊穿瞬間電流會比較大，要求電流傳感器既能測量微小電流，又要能夠承載較大的過載電流。

4、結束語

實踐證明，PAS交流漏電流變送器JIC-C21系列，能夠很好的適應高壓擊穿試驗儀的環境要求，完全滿足其應用。更多信息請咨詢http://www.xm-yzy.com.
