FLB-C15-RCM交直流通用漏電流傳感器在多功能電纜測試儀上的應用

控制設備中大量使用各種通訊電纜、控制電纜。電纜線是否良好導通、線間絕緣電阻是否滿足要求，直接影響到電器設備的正常運行。耐壓絕緣電阻是衡量電氣絕緣材料性能的一個重要指標。傳統的搖表測量絕緣電阻的方法主要缺點有：測量誤差大，不能保證耐壓測試用高電壓電源的準確性；測量結果無法自動保存和打印輸出。

對多芯電纜芯線間絕緣電阻測量中，換接線繁瑣、易接錯、人工勞動量大。采用多芯電纜多功能測試儀，能實現多芯電纜通斷和耐壓絕緣阻值的自動測量，既保證了測試結果的準確性，又能將測試結果從液晶顯示屏和打印機輸出，極大的避免了人工測量的誤差，大大提高工作效率。

根據電纜的絕緣等級，需要打不同類型的電壓，交流或者直流，從幾百伏到幾十千伏。在為測試電纜進行高電壓絕緣測試時，為了保護人員安全，需要在出現人員觸電時及時切斷電源。依據《GB/T 13870.1-1992 電流通過人體的效應》，人體的安全電流是10mA或者在持續時間小于400ms的30mA電流。 因為打壓的類型包括直流或交流，所產生的剩余電流也會有直流或者交流，這就要求多功能電纜測試儀的漏電保護裝置既能測量交流電流又能測量直流電流。

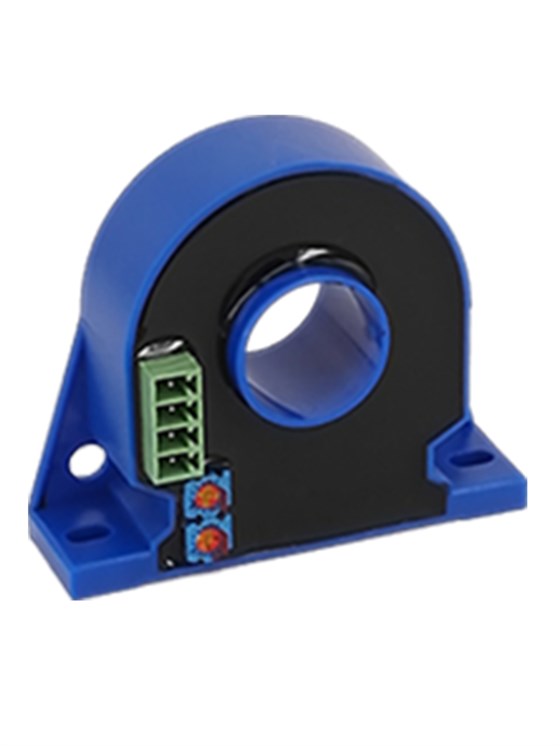

柏艾斯的FLB-C15-RCM系列采用開環磁通門原理，可測量交直流微小電流，采用雙電源供電，輸出跟隨5V電壓。本案例中由于FLB-C15-RCM的標準量程為100mA，所以采用了多匝測量，取得了很好的保護效果。
