風電制氫及技術要求

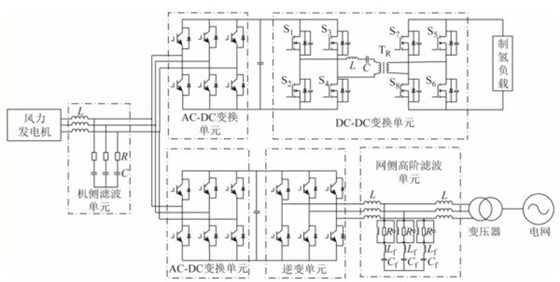

風電制氫系統主要由風力發電機組、電解水裝置、儲氫裝置、燃料電池、電網等組成。如圖1為風電制氫系統吸納風電棄風量示意圖，上半部分為棄風制氫部分，下半部分為風電并網部分。在風電并網部分，風電經過低階濾波單元、AD-DC整流變換單元、逆變和高階的濾波單元，將風電的諧波濾去，產生達到并網需求的高質量電能，經由升壓變壓器為電網供電;在棄風制氫部分，風電被濾波后經過AD-DC整流變換單元，將交流電轉換為直流電，再經過直流支撐電路接入DC-DC電路，將直流電進行降壓或升壓處理，使直流電變換為可以制氫的電能，進而制氫。在此過程中，北京柏艾斯的高精度電流傳感器可以精確的測量直流電的大小。風電并網側與制氫側應進行合理的功率分配，在風電滿足電網需求的前提下，剩余的風能進行制氫，做到能源的最大利用。

1.風電制氫技術類型

(1)離/并網型風電制氫

根據風電來源的不同，風電制氫技術分為并網型風電制氫和離網型風電制氫。

——并網型風電制氫，是指將風電機組接入電網，從電網取電的制氫方式，比如從風場的 35kV或220kV電網側取電，進行電解水制氫，主要應用于大規模風電場的棄風消納和儲能。由于與電網相連，單機容量較大。

——離網型風電制氫，是指將單臺或多臺風機所發的電能，不經過電網直接提供給電解水制氫設備進行制氫，主要應用于分布式制氫或局部應用于燃料電池發電供能。由于獨立于電網運行，單機容量較小。

(2)堿性/質子交換膜/固體氧化物電解水制氫

根據電解水制氫技術的不同，風電制氫技術分為：堿性(ALK)電解水制氫、質子交換膜(PEM)電解水制氫和固體氧化物(SOE)電解水制氫。

——堿性(ALK)電解水制氫，是以KOH、NaOH等堿液為電解質，如采用石棉布等作為隔膜，在直流電的作用下，水電解生成氫氣和氧氣。

——質子交換膜(PEM)電解水制氫，是指應用質子交換膜(PEM)替代隔膜，傳導質子，并隔絕電極兩端氣體，在直流電的作用下，水電解生成氫氣和氧氣。

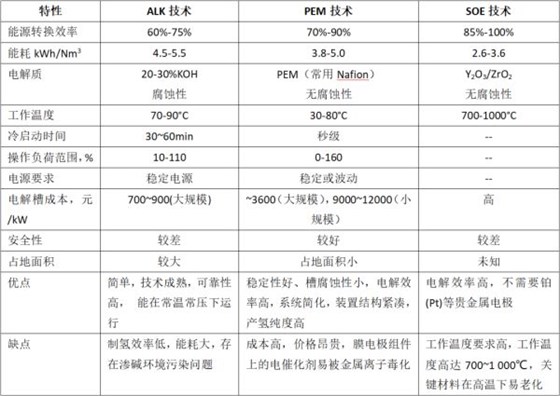

——固體氧化物(SOE)電解水制氫，采用固體氧化物作為電解質材料，在700-1000℃的高溫下，對兩側施加直流電，陽極產生O2，陰極產生H2。 目前，目前ALK技術已實現工業化;PEM技術尚處于從研發走向工業化，商業化水平低;SOE技術正處于實驗室研發階段，各制氫技術有如下特點。

2.風電制氫技術要求 　　從技術角度來看，因為風電具有隨機性、不穩定性、波動性較大的特點，風力發電機、電解水制氫設備、風電場能量控制系統都有著較高的要求。

(1)風力發電機 　　風力發電機不僅需要將電能通過變流裝置輸送到電網，同時也要將棄風發電為電解裝置供電。因此風力發電機需要很強的扛風波動能力，即高適應性。

(2)電解水制氫系統 　　由于風力發電系統的間歇性、隨機性的特點，電解水制氫系統需要具備在不穩定電能下能夠安全、可靠和高效制氫的能力，即高適應性。此外，電解水制氫技術的高效性、環保性、成本和技術成熟度也很重要。當前三種制氫技術在這些性能上表現各異。

從高適應性來看，PEM技術和風電的耦合性較好，適合風電制氫系統。SOE技術尚需要進一步研究探索其與風電制氫的適應性。

從高效性來看，目前ALK技術的制氫能力更強，但是能耗效率相對最低。PEM技術和SOE技術能耗效率相對較高，但目前PEM技術的單堆制氫能力主要為幾十標方每小時，而SOE技術制氫能力最小，尚在探索階段。

從環保性來看，ALK技術使用腐蝕性的堿液作為電解質，會對環境造成污染。PEM技術和SOC技術相對較為綠色環保。

從成本和技術成熟度的來看，ALK技術成熟、成本較低，適用大規模的風電制氫系統。

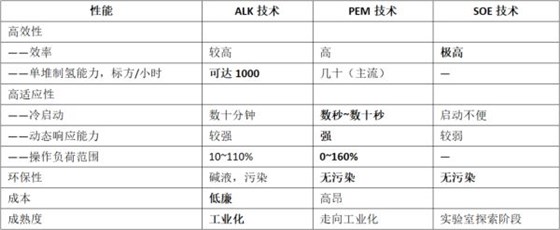

三類電解水制氫技術要求 目前，由于ALK技術與PEM技術的動態響應時間較短，動態響應能力較好，適用于風電制氫系統。相比之下，SOE技術的動態響應時間比較長，目前并不適合大規模風電制氫。再從制氫能力、成本和技術成熟度來看，目前ALK技術的總體優勢大于PEM技術，因此我國當前的風電制氫主要采用ALK電解水制氫技術。 北京柏艾斯的電流傳感器深耕于制氫行業多年，取得了不少客戶的認可。
