大電流閉環霍爾電流傳感器

大電流閉環霍爾電流傳感器（Ipn≥2000A以上）的原理與小電流閉環霍爾電流傳感器的原理相同，即磁芯工作在零磁通狀態（通常也稱作磁平衡狀態），只是制作工藝更加嚴苛，更能適用于現場的安裝要求和測量要求，比如更大的孔徑，更大的驅動能力，可能開口形式的安裝等。閉環霍爾電流傳感器的原理請點擊:xxxxxx

大電流閉環霍爾傳感器常用于大功率電源的功率測量比如艦船、潛艇等艦載直流系統大電流測量的場合。

亦經常用于需要對直流大電流準確測量的工業現場，比如煉鋁、電鍍等場合，總之對于比較準確的電流測量，尤其是直流測量，大量程的霍爾電流傳感器應用廣泛。

相比于使用分流器測量大電流的方法，使用閉環霍爾電流傳感器有很多優勢，這是分流器所不具備的。

使用分流器具有以下不方便之處：

1. 安裝不方便，需要破壞原來的電纜或銅排，且有較大的插入損耗。

2. 運行過程中有較多的熱量產生，溫升較大，溫漂也較為嚴重，為了降溫往往需要復雜的水冷系統。

3.分流器無法實現原副邊隔離，危害后端采集設備的安全，為了安全起見通常還需要增加隔離模塊，影響了可靠性同時也降低了精度。

4. 響應時間有限，一般適用于純直流系統，響應時間一般毫秒內。

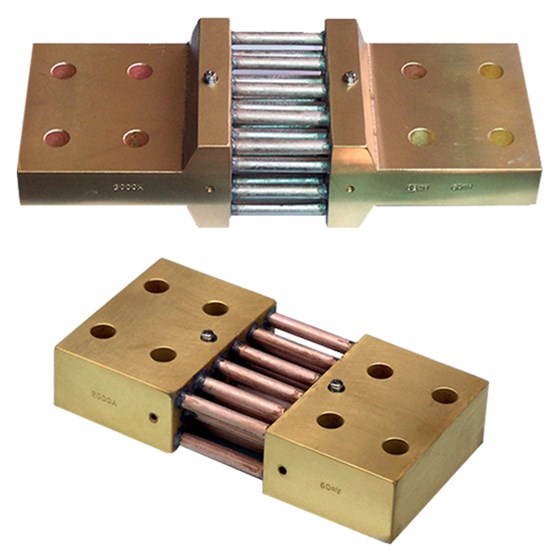

分流器外形如上圖所示，所示兩種均為2000A量程，更大量程的分流器則體積更大，發熱也更加明顯,更大功率時則需要增加水冷系統，連接也更加困難。

使用閉環霍爾電流傳感器后，上述問題基本得到了解決：

1. 由于采用的是非接觸測量方式，從而使得傳感器實現了原副邊的高度隔離。

2. 閉環霍爾電流傳感器工作在零磁通狀態，輸出信號的大小按照匝數比輸出，線性度出色，即使在測量較小電流時，亦能保持很好的線性輸出。

3. 非接觸測量，解決了插入損耗問題，傳感器發熱量不大。

4. 閉環霍爾電流傳感器可實現開口式設計（HIE-C4D系列），從而使得安裝的便捷性上更進一步，簡化了安裝流程。

5. 整體線性度和精度有了進一步提升，可達0.5%左右的精度。

6. 響應時間極快，一般小于1uS，可滿足各種應用場合，分流器則完全不能與之媲美。

根據外形的不同，安裝方式的不同，以及孔徑的不同等，柏艾斯有下面幾種類型的大電流閉環霍爾電流傳感器提供。

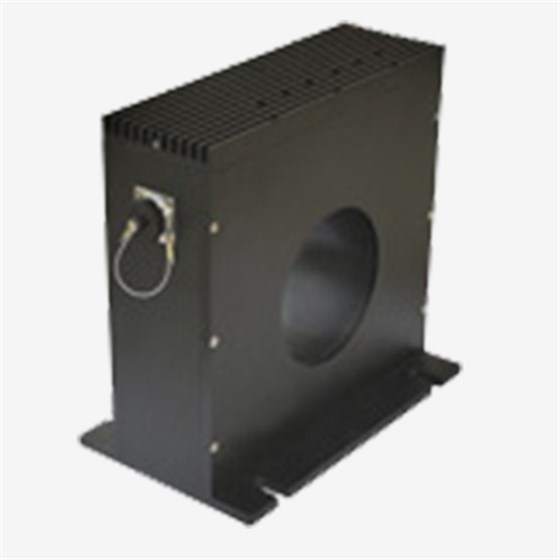

HIE-C4F系列（4000A額定量程），圓形孔徑φ120mm不開口。

（點擊圖片可鏈接產品詳細介紹頁）

經濟型的HIEBOX-3A系列，不同尺寸的分體式磁環，磁環尺寸直徑φ100-200mm可任意定制（現有標準尺寸φ130mm和φ200mm），比常規閉環霍爾電流傳感器更小的位置誤差，匝比輸出更準確，測量范圍可以達到2000~10000A。（點擊圖片可鏈接產品詳細介紹頁）

HIE-C4D系列，方孔154mm*154mm，開口式安裝簡單快捷，嚴密的接合工藝穩固牢靠、確保不漏磁，鋁合金外殼散熱良好，匹配大容量航空插頭，額定量程范圍4000A、8000A、10000A、12000A，輸出準確精度高。

（點擊圖片可鏈接產品詳細介紹頁）

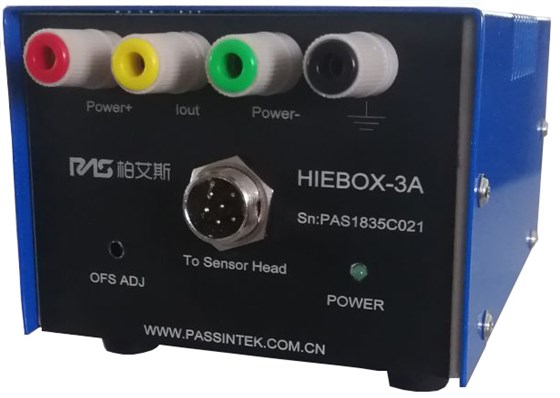

分體式HIEBOX-3A的控制盒

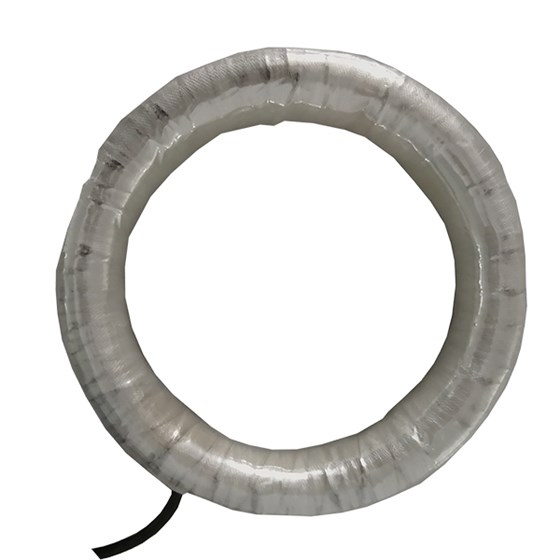

分體式HIEBOX-3A的測量頭，φ130mm

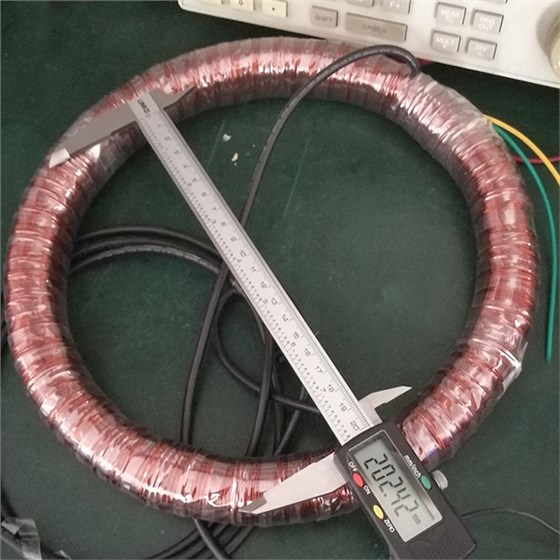

分體式HIEBOX-3A的測量頭，直徑φ200mm

柏艾斯4大廠家優勢

柏艾斯4大廠家優勢打造可靠好產品

進口設備原材料來自國外品牌產品

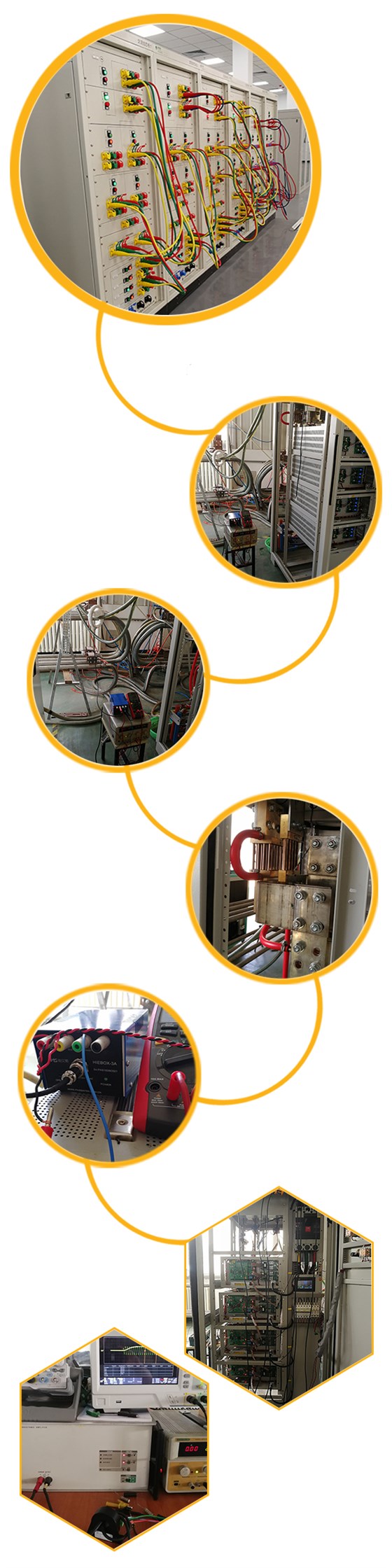

柏艾斯的生產設備及測量設備多采用歐美品牌，如FLUKE，安捷倫電流源等
