處理放大器一百問之一百零七

噪聲是電子設計中必須處理等信號之一，我們都知道放大器的噪聲有兩種類型：一種是外部噪聲，來源于放大器外部；另一種是內部噪聲，來源于器件本身，處理放大器的噪聲對于提升電子產品的性能至關重要，這里我們以問答形式對放大器噪聲原理進行闡述，并闡述一些如何處理放大器噪聲等實用技巧。

Q107問：低噪聲系統的設計技巧有哪些？

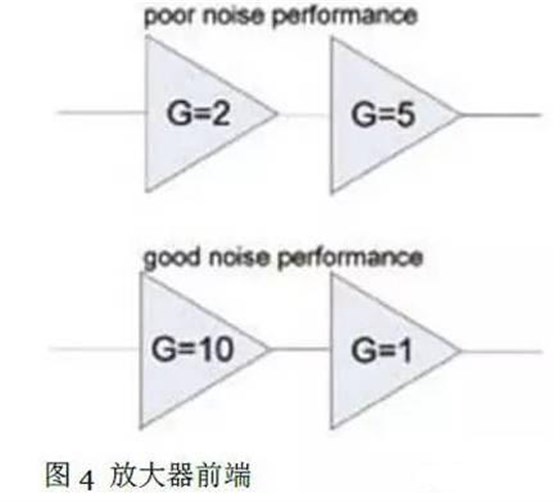

答：低噪聲系統設計的第一個竅門是在前級應用中盡可能多的增益，圖4顯示的是一個放大器前端的兩個例子，增益為10?？梢钥闯?，將所有增益應用于第一級， 比將增益分布于兩級要好得多。請注意，有時最佳帶寬性能的要求可能與最佳噪聲性能的要求相沖突。對于帶寬，我們希望每個增益級具有近似的增益，而對于噪聲，我們則希望第一級具有全部的增益。

第二個竅門是注意源阻抗。這樣做有兩個原因：第一，源阻抗越大，則系統噪聲越大；第二，放大器必須與源阻抗匹配良好，如果源阻抗較高，電流噪聲噪聲特性可能比電壓噪聲特性更重要。

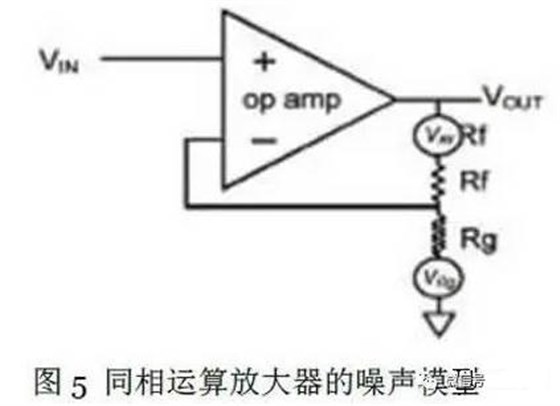

第三個竅門是要注意反饋電阻，如果選擇超低噪聲運算放大器，卻使用很大的反饋電阻，則不可能實現低噪聲電路，在同相（圖5）或反相配置中，注意反饋電阻相當于折合到輸出端的噪聲源。而其他電阻則相當于輸入端的電壓源，更準確的說，是反相配置輸入端的電壓源。前文已經談到，設計低噪聲系統時，第一級應用有高增益，這種情況下Rg噪聲占主導地位。
