避雷器在線監測系統用什么樣的電流傳感器？

避雷器是電力系統很重要的一種電器保護裝置，能夠有效的限制電網過電壓幅值，從而有效保護電器設備免遭過電壓的危害。在常用的避雷器中，金屬氧化鋅避雷器（MOA, Metal Oxide Arrester）是最常用的一種。在長期的運行中，由于金屬氧化鋅避雷器長期承受著運行電壓，內部的閥片會逐漸老化，同時結構工藝上的瑕疵也容易導致密封不嚴，閥片容易受潮，會進一步破壞避雷器的性能，泄漏電流也會進一步增大。泄漏電流中的阻性成分將產生有功損耗，產生的熱量會導致閥片的溫度升高，嚴重時可能形成熱崩潰，導致避雷器損壞甚至爆炸，從而可能引發電力系統事故。在線式監測避雷器的運行狀態，可在不停電的情況下，了解避雷器的工作狀態，可以做到提前預警，及時更換，避免電力系統事故的發生。

無論測裝置采用哪一種監控方法，對避雷器泄漏電流的監測是必不可少的。因此在整個監控系統中，避雷器的泄漏電流傳感器是最核心的器件，其性能決定著整個裝置的可靠性和安全性。

電流測量存在多種原理方法，對于微小的交流電流測量，柏艾斯推薦使用下面兩種零磁通互感器：

第一種： 采用帶補償繞組的零磁通互感器（屬于開環零磁通），由于勵磁誤差得以補償，幾乎不存在比例誤差，互感器的輸出與輸入存在嚴格的匝比關系，所以非常適合采用小匝數的零磁通電流互感器來測量微小的避雷器泄漏電流，價格適中，通常用于測量泄漏電流的全電流。

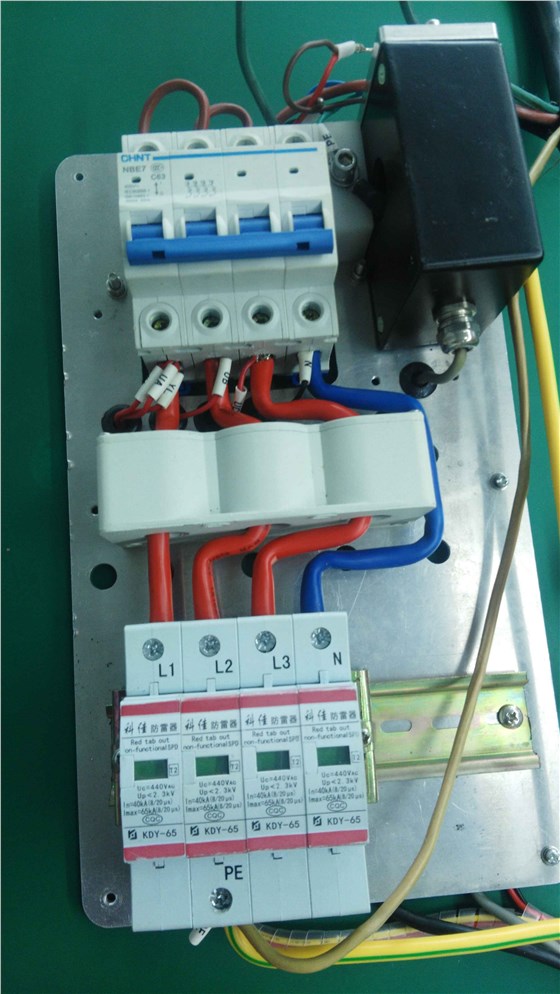

ZLA-C60的應用

特征如下：

★輸入量程：2.5mA~5A

★輸出電壓：5V, 精度1~2%

★全金屬外殼

★三路集成φ12mm，適合三相電場合應用

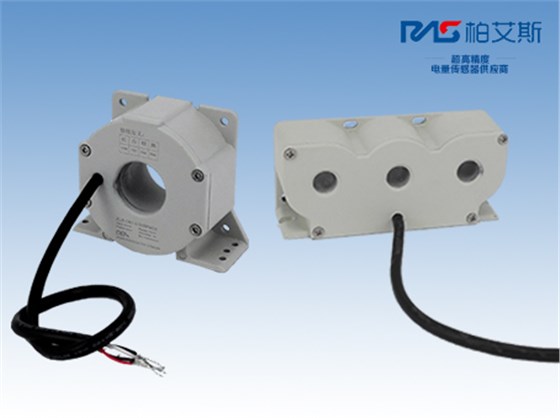

詳細介紹：ZLA-C60 ZLB-C61

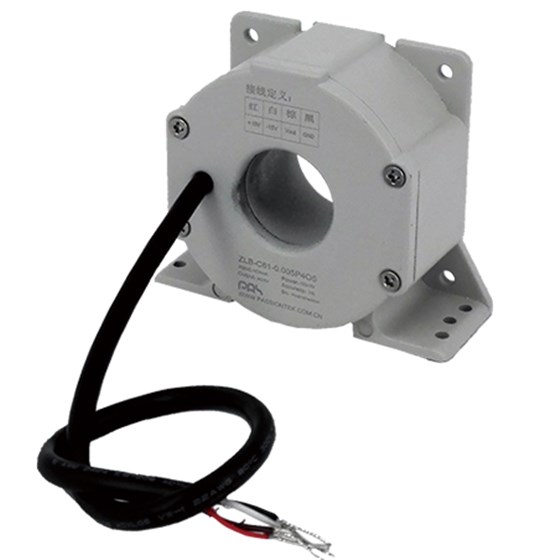

第二種： 采用閉環零磁通互感器，由于采用了閉環零磁通負反饋控制技術，從而使得互感器的響應非常迅速，角差極小，精度也高達0.02%以上，適用于包括防雷系統在內的各種泄漏電流的測量，針對氧化鋅避雷器的在線監測來說，可用于相位角差比較，判斷避雷器失效更加精準。

特征如下：

★ 輸入量程：0.1A~1A

★ 輸出電壓：5V (可定制)

★ 先進的零磁通技術，精度優于0.02%。

★ 全金屬外殼，抗干擾能力強，增強穩定性

★ 全灌封、電纜輸出，防水設計，IP68級

詳細介紹：ZLB-C60-SP1

柏艾斯科技創新產品很多，若申請樣品或感興趣可登陸網站www.xm-yzy.com了解更多，或聯系技術支持010-89494921-503 QQ：625291082
